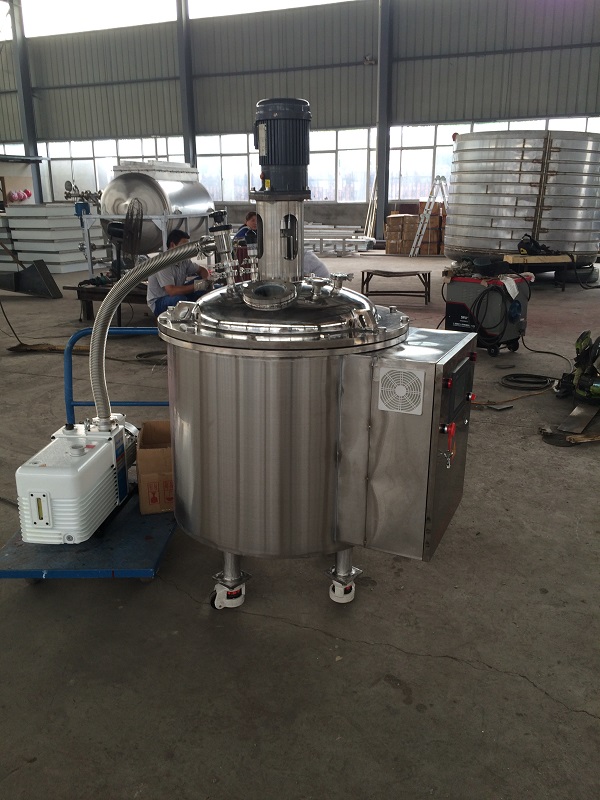

一、 設備主要構成：
1、 混料罐（Φ0.6m×0.52m） ───1套
2、 混料罐真空系統 ─────- 1套（真空泵需方提供）
3、 混料罐升降架 ───────1套
4、 溫度控制系統 ───────-1套
5、 備品及備件 ───────-1套（免費贈送）
二、 主要技術參數：
? 內部尺寸： Φ800mm×L800mm
? 極限真空度： 2Pa（根據真空泵能力）
? 空載泄漏率： ≤1×10-7 pa.L/S
? 工作溫度： 室溫～100℃±5℃（自動可調、自動恒溫、超溫報警）
結構特點及說明
★ 罐體結構：罐體為立式，底部安裝腳輪。罐體內壁、外壁的材質均為不銹鋼。罐體法蘭、罐蓋法蘭的材質為不銹鋼，罐體內壁拋光處理。
★ 罐門密封方式為平法蘭密封，O型圈采用硅橡膠材質，保證設備的負壓工作時的密封要求。
★ 爐蓋打開方式為行車吊裝打開方式，鎖門采用螺栓壓緊。
★ 罐內攪拌結構，攪拌電機采用減速電機，輸出扭矩大，攪拌軸采用真空密封軸密封，靠密封軸將電機的動力導入到混料罐內部。
★ 帶觀察窗：爐蓋上側設有2個觀察窗。
★ 混料罐體保溫材料為優質保溫棉，外表面不銹鋼板鎧裝。
罐體加熱：
? 加熱采用加熱片熱傳導加熱方式，內罐外部布置有加熱管，加熱功率27KW， 溫度自動可調。
? 溫度控制范圍：室溫～100℃。
? 溫度控制：加熱分為一區加熱控制，2只溫度傳感器及溫度控制儀表用于控制罐體內加熱溫度，控溫范圍室溫～100℃，一只溫度傳感器顯示工件的溫度。
系統主要構成：
序號
名稱
規格型號
數量
供應廠家
1
混料罐
Φ800mm×L800mm
南京智銳
2
罐蓋裝置
3
加熱裝置
4
升降架
升降1米
5
罐蓋密封圈
耐溫耐油橡膠（氟橡膠）
國產
6
其他密封圈
若干
7
測溫傳感器
Pt100
五、混料罐升降架：
升降架架體采用型材制作，升降系統采用減速機和絲桿實現升降，升降高度為1米，升降架可移動。
六、控制及測量系統電控系統：
結構說明及特點
★ 背包式電控箱一臺，整體不銹鋼，標牌注字，接線采用冷擠壓端頭，打印機打印線號，所有門鎖安全可靠。
★ 控制方式為PID控制+觸摸屏。
★ 人機界面顯示工藝流程圖，工件的溫度顯示、罐內溫度顯示、存儲顯示等。
★ 全面的自動保護功能，出現故障時發出報警。
★ 自動記錄、儲存當前及歷史參數（時間、溫度），具有溫度趨勢圖。報警歷史記錄、生產打印報表。
報警保護提示系統：
★ 罐溫超溫報警；
